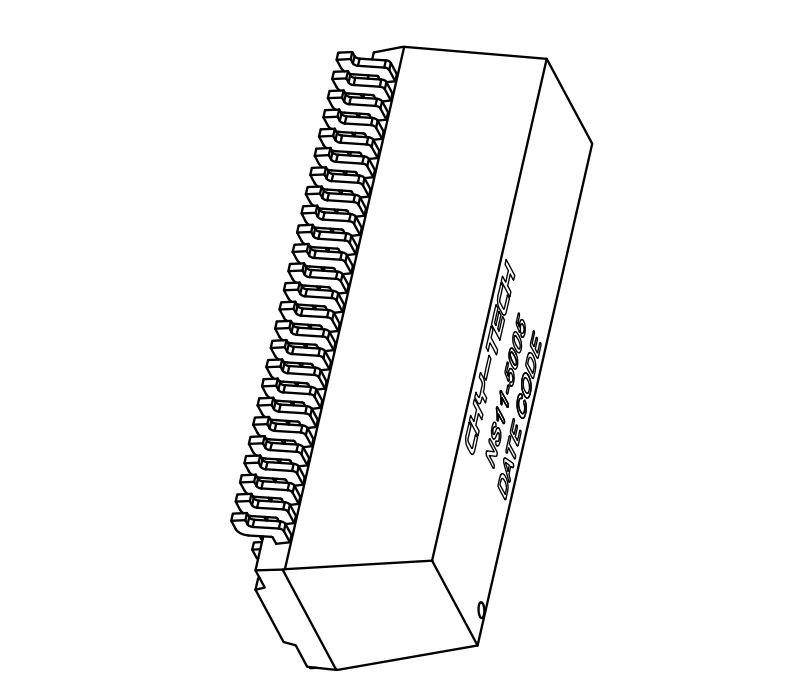

10/100/1000 BASE-T 双端口 SMD 变压器模块, P/N:NS11-5005

● OCL: 350 uH Min, @100KHz,0.1V, 8mA直流偏置.

● 匝数比 (±3%): 1CT:1CT

● 插入损耗 (0.5-100MHz): -1.1 dB Max

● 回波损耗: -18 dB Min (0.5-40MHz)； -12+20*log(f/80) dB Min (40.1-100MHz)

● 串扰: -35 dB Min (0.5-40MHz)； -33+20*log(f/50) dB Min (40.1-100MHz)

● 共模抑制比 (0.5-100MHz): -30 dB Min

● 耐压 : 4000 V DC

● 设计符合IEEE  802.3ab & ANSI X 3.263 标准.
