● OCL: 100 uH Min, @100KHz,0.1V
● 匝数比 (±3%): 1CT:1CT
● 插入损耗: -1.0 dB Max (1-300MHz); -1.50 dB Max (400MHz); -2.0 dB Max (500MHz)
● 回波损耗 (@Load 100Ω): -18 dB Min (1-100MHz); -12 dB Min (200-300MHz); -11 dB Min (400MHz); -10 dB Min (500MHz)
● 耐压: 1500 Vrms
● 设计符合 IEEE 802.3an & ANSI X 3.263 标准.

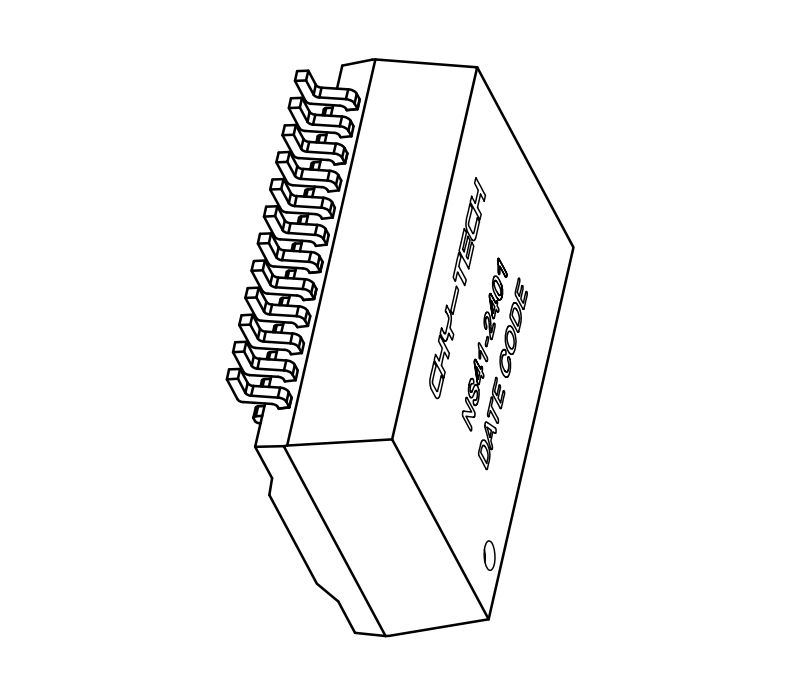

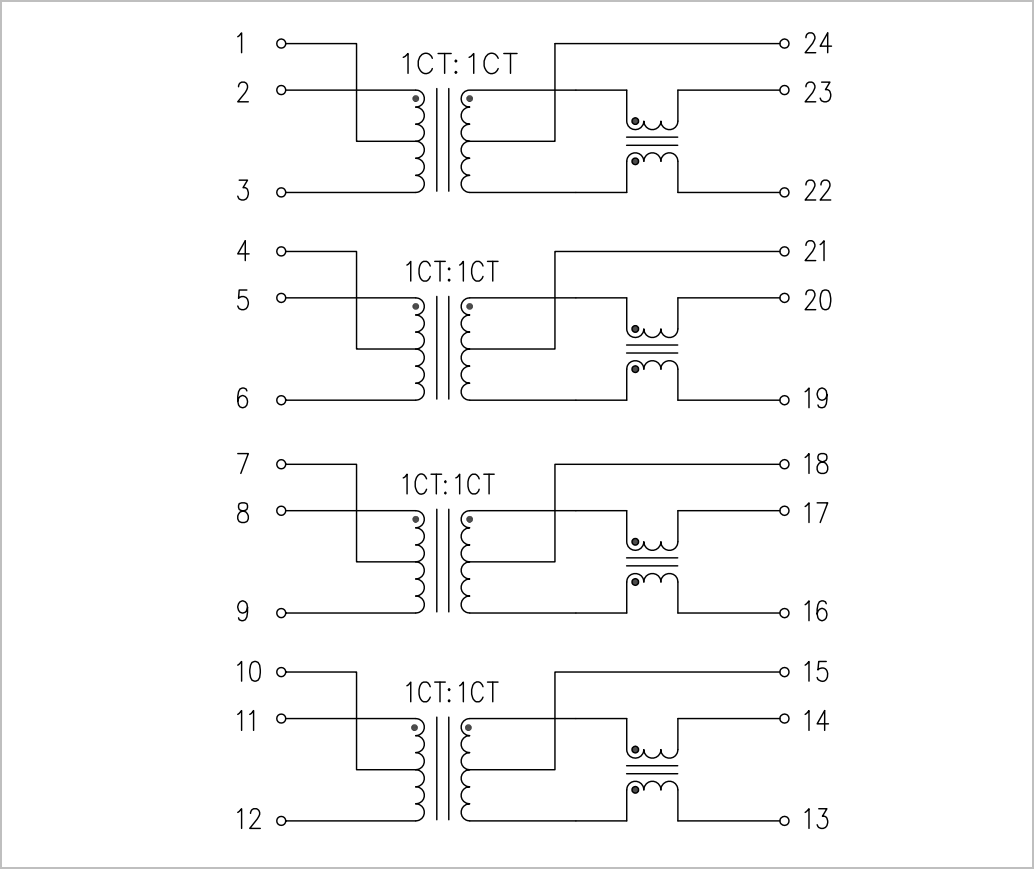

尺寸图/MECHANICAL DIMENSION:电路图/ELECTRICAL SCHEMATIC:
