● OCL: 250 uH Min, @100KHz, 0.1V, 8mA直流偏置
● 匝数比 (±3%): 1CT:1CT
● 插入损耗: -1.0 dB Max (1-100MHz); -2.0 dB Max (100.1-200MHz)
● 回波损耗 (@Load 100Ω): -18 dB Min (30MHz); -11 dB Min (125MHz); -10 dB Min (150MHz); -9 dB Min (250MHz)
● 耐压: 1500 Vrms
● 设计符合 IEEE 802.3bz & ANSI X 3.263 标准.

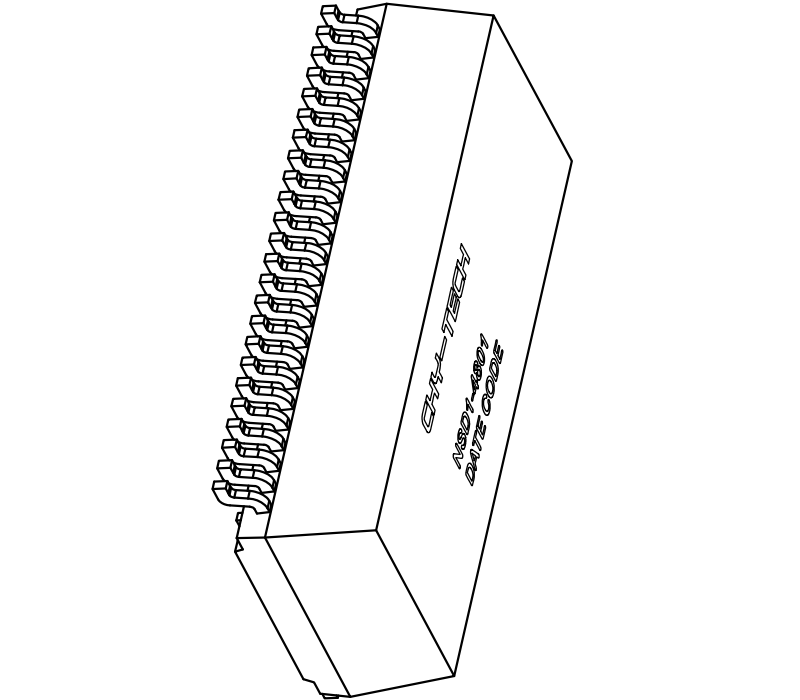

尺寸图/MECHANICAL DIMENSION:电路图/ELECTRICAL SCHEMATIC:
